Manüel editörü - Kullanım kılavuzu
PDF Kullanım kılavuzuManuel editörü, sınırlı bilgisayar deneyimine sahip kullanıcılar tarafından bile kullanılabilecek şekilde mümkün olduğunca basit tasarlamaya çalıştık. Bununla birlikte, kısa bir tanıtım ve biraz pratik gerektirir. Buna alıştıktan sonra, biçme şemaları oluşturmak hızlı ve kolay olacaktır.

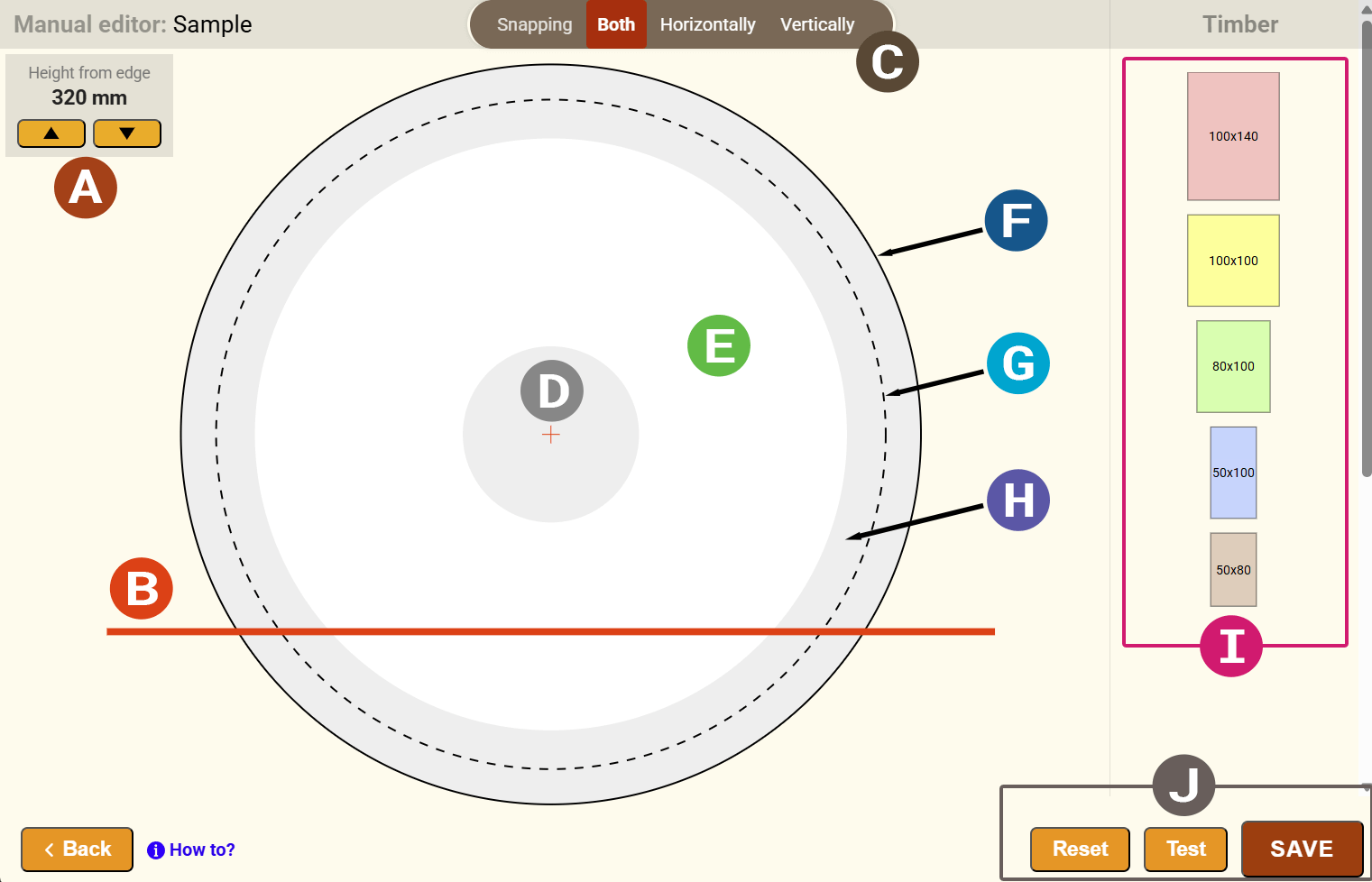

A | Temel kesme düzleminin ayarlanması |
|---|---|
B | Referans kesme düzlemi (baseline) |
C | Yakalama |
D | Özodun |
E | Diriodun |
F | Büyük uç çapı |
G | Küçük uç çapı |
H | Kusurlu köşe tahta bölgesi |
I | Kereste malları |
J | Şemayı işlemek için düğmeler |
Temel kesme düzleminin ayarlanması (baseline)
Üst kenardaki düğmeleri kullanarak temel kesme düzleminin yüksekliğini (taban çizgisi) ayarlayın.
Döndürmesiz şema
Tomruğun döndürülmediği şemalarda kırmızı çizgi – taban çizgisi – hiçbir kereste öğesinin yerleştirilemeyeceği alt sınırı temsil eder. Alttan ölçülen minimum yüksekliği, atanan makinenin tipi veya “minimum kesme yüksekliği” parametresi tarafından belirlenir.
Döndürmeli şema
Döndürmeli şemalarda taban çizgisinin konumu serbesttir. Temel koşul, döndürmeden sonra taban çizgisinin tanımladığı tabanın tomruğun dengeli şekilde konumlandırılması için yeterince geniş olmasıdır. Daha ince paralel kırmızı çizgi son tahtanın minimum kalınlığını gösterir, bu nedenle bu alandaki kereste öğeleri daha yükseğe yerleştirilmeli ve bu çizgiyi aşmalıdır. Taban çizgisi ile minimum kalınlık arasındaki mesafe, ilgili makine için “son tahtanın minimum kalınlığı” parametresiyle tanımlanır.
Kereste öğelerinin eklenmesi
Editör bölümünün sağ tarafında, biçme şemasına atanmış kereste öğeleri görüntülenir. Tomruk alanına kereste yerleştirmek için seçilen öğeye tıklayın. Kereste öğesi tomruk alanına otomatik olarak yerleştirilecektir.
Kerestenin yerleştirilmesi
Keresteyi taban çizgisine soldan sağa yerleştirerek başlayın. İmleci kereste öğesinin üzerine getirin, fare düğmesine basın ve keresteyi tomruk profilinde yerleştirmek istediğiniz konuma sürükleyin. Diğer kereste öğelerini soldan sağa katmanlar halinde kademeli olarak yerleştirin. Kereste öğesi doğru konumda olduğunda ve diğer kerestelerden doğru uzaklıkta bulunduğunda kesim genişliğini korumak için ince mavi bir çizgi veya çizgiler görünecek ve öğe tam olarak yerine oturacaktır. Fare düğmesini bırakın ve kereste öğesi doğru şekilde yerleştirilecektir.
Kereste öğelerinin döndürülmesi / silinmesi
Kereste öğeleri döndürülebilir veya silinebilir. İmleci kereste öğesinin üzerine getirin ve döndürmek için "R" tuşuna, ilgili öğeyi silmek için "D" tuşuna basın.
Yakalama
Sistem, kereste öğesini alanda zaten yerleştirilmiş olanlara yatay ve dikey olarak otomatik şekilde hizalar. Ancak bazı durumlarda hizalamayı kapatmak gerekir. Bunun için editörün üst kısmında, hizalama yönlerinden birinin devre dışı bırakılabildiği bir anahtar bulunur. Örneğin, dikey seçeneği seçerseniz yatay hizalama kapatılır ve öğeyi yatay yönde herhangi bir yere taşıyabilirsiniz.
Yakınlaştırma - büyütme
Fare tekerleğini çevirerek biçme şeması yakınlaştırılabilir veya uzaklaştırılabilir.
Şemanın test edilmesi ve kaydedilmesi
Birkaç kereste öğesi yerleştirdikten sonra, Test düğmesine basarak şemayı düzenli olarak kontrol etmenizi öneririz. Herhangi bir kereste öğesinin konumu yanlışsa, sistem sorunlu öğeleri işaretleyecektir. Şema tamamlandıysa, Kaydet düğmesine basın, şema sistemimize kaydedilecek, ayrı biçme adımları oluşturulacak ve mobil uygulamaya gönderilecektir.
